hdmi認證種類

2023-12-18 ? orange

HDMI(High Definition **** Inte***ce)高分辨多媒體接口(HDMI)，消費電子常用音視頻傳輸接口標準,HDMI協會提出。

hdmi認證：

HDMI LA全稱是HDMI Licensing Administrator, Inc.（中文名稱為 HDMI 特許公司）是唯一授權HDMI技術的組織，并且是HDMI商標的唯一授權代理。

業界將廠家取得HDMI技術授權的程序通稱HDMI認證。

hdmi認證種類：

HDMI技術最新成熟版本是v2.1, v2.1依然兼容成熟版本v1.4b。

在v1.x版本，符合性測試按產品類別分為Cable、Source、Sink、Repeater四大類，但HDMI 2.x沒有對Cable進行定義，仍沿用HDMI 1.4b的標準，因此HDMI 2.x產品類別分為Source、Sink、Repeater三類。

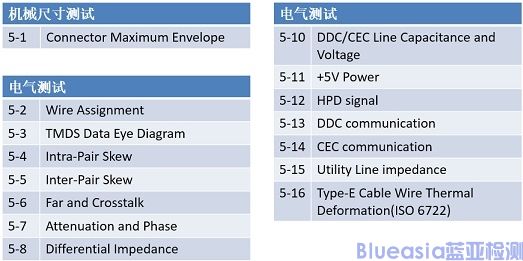

Cable測試內容：機械尺寸、***S電氣性能（眼圖等）、電氣參數（偏移、串?dāng)_、損耗、阻抗等）、控制線路電氣性能（DDC/CEC負載電容、5V供電等）。

hdmi認證種類(圖1)

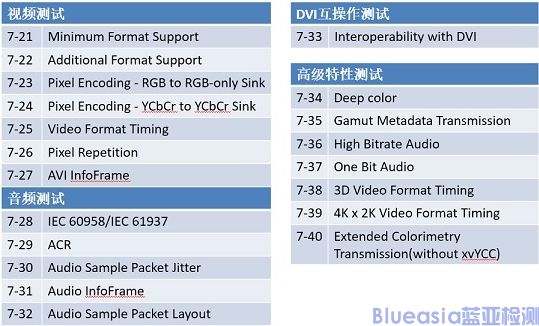

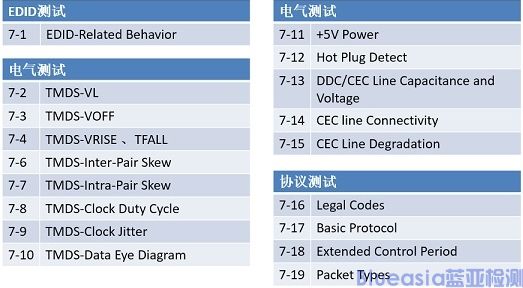

Source測試內容：EDID、電氣（眼圖、偏移、上升/下降時間、時鐘抖動、DDC/CEC負載電容、5V供電等）、協議（數據結構、視頻、音頻等）、DVI互通性、高級特性（深色位、高比特率音頻、3D、4Kx2K等）。

hdmi認證種類(圖2)

hdmi認證種類(圖3)

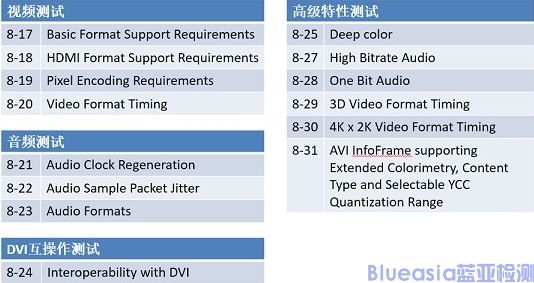

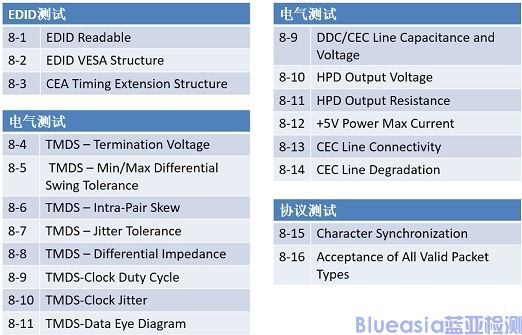

Sink測試內容：EDID、電氣（擺幅、偏移、抖動、阻抗、 DDC/CEC負載電容、5V供電等）、協議（數據結構、視頻、音頻等）、DVI互通性、高級特性（深色位、高比特率音頻、3D、4Kx2K等）。

hdmi認證種類(圖4)
