GB 4706.1-2005標準19.11.3“雙重失效"條款要求“相關試驗”復進行，具體是指什么試驗?

對此有不同的觀點：

觀點1: 19.11.3雙重失效條款要重復19.2 ~19.10試驗，不重復19.11.2正?？刂齐娐冯娮釉г囼?yàn)，即：

19.2: 0.85倍額定功率非充分放熱；

19.3: 1.24倍額定功率非充分放熱；

19.4: 11章溫度控制器失效；

19.5: 管狀鎧裝電熱元件一 端接外鞘，重復另-端接外鞘；

19.6: PTC電熱元件升壓；

19.7: 電機堵轉；

19.8: 三相電機缺一相；

19.9: 慢加載；

19.10: 串勵電機1.3倍電壓運轉。

觀點2: 19.11.3雙重失效條款要重復19.2 ~ 19.10和19.11.2試驗，即：

19.2: 0.85倍額定功率非充分放熱；

19.3: 1.24倍額定功率非充分放熱；

19.4: 11章溫度控制器失效；

19.5: 管狀鎧裝電熱元件-端接外鞘，重復另-端接外鞘；

19.6: PTC電熱元件升壓；

19.7: 電機堵轉；

19.8: 三相電機缺一相；

19.9: 慢加載；

19.10: 串勵電機1.3倍電壓運轉；

19.11.2: 電子線路故障(功能性絕緣距離小短路、任何元件開路、電容短路、除IC外任意元件兩極短路、雙向可控硅以二極管方式失效、IC失效)。

哪一種觀點是更合理?

案例分析：

觀點1和觀點2的爭論焦點是19.11.3雙重失效是否要在“保護電子電路”19.11.2模擬故障的條件下重復“其他電路”電子元件19.11.2故障。

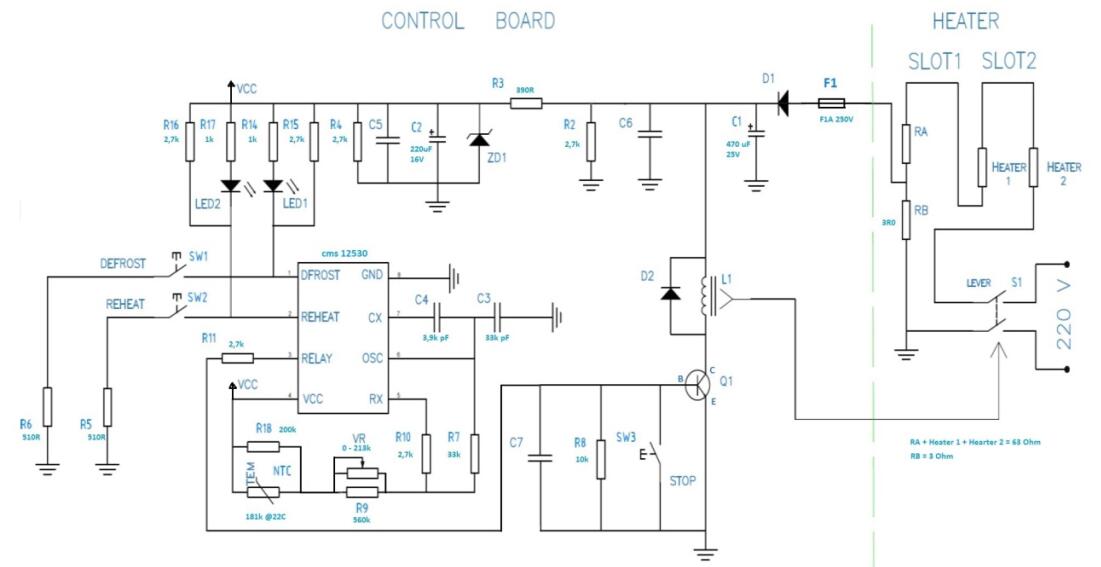

以某多士爐為例，電路圖如圖1所示：

IC外圍R181|NTC、VIIR9,R7給電容C3充放電頻率控制多 士爐定時加熱時間長短。

GB 4706.1-2005標準19.11.2條款，定時電位器VR開路，多土爐將由正常工作3 min10 s延長至5 min48 s才彈起面包片并切斷電源，這個過程中IC和外圍電路定時器可以認為是" 保護電子電路”。產品使用若干年，保護電子電路中的電子元件也有可能失效(例如Q1 C-E極擊穿短路，電磁鐵一直吸合) ，從而導致火災、觸電等危險。所以在型式試驗新的樣品上,有必要在”保護電子電路”Q1 C-E極短路的條件下重復電位器VR開路的試驗。

IEC 60335-1:2016 Ed5.2《家用和類似用途電器的安全第1部分:通用要求》標準及時修正上一版標準附錄Q流程圖，如圖2和圖3所示。

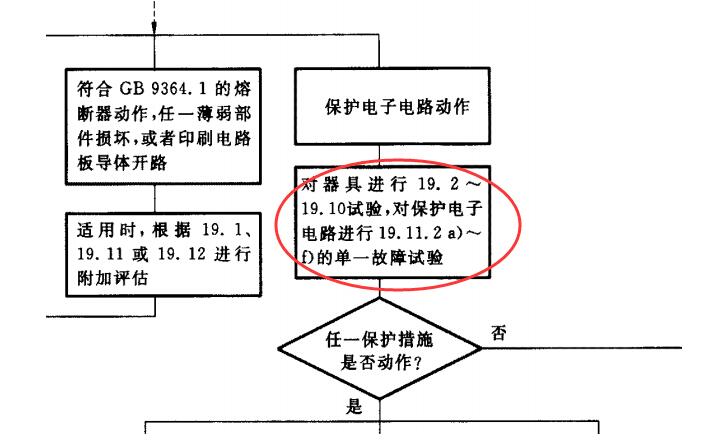

圖2 GB 4706.1-2005標準附錄Q流程圖(部分)：

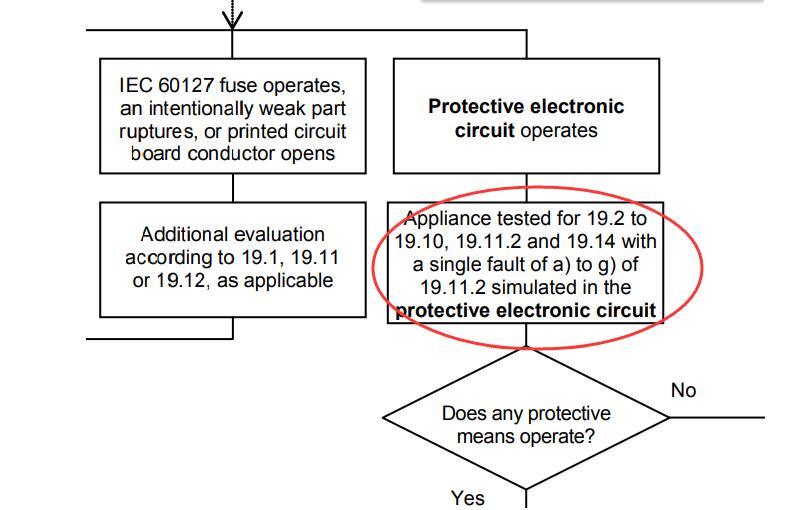

圖3 IEC 60335-1:201 6標準附錄Q流程圖(部分)：

綜上所述，GB 4706.1-2005標準19.11.3條款所述“重復相關試驗” 應該包括19.11.2試驗在內前序試驗，觀點2更合理。

標準條款：

GB 4706.1-2005《家用和類似用途電器的安全第1部分:通用要求》(IEC 60335- 1:2004, IDT) 標準；

19.11.3如果器具裝有使器具符合第19章要求的保護電子電路，則按19.11.2中a) ~g)的要求，相關試驗以模擬單一故障的方式重復進行。

注：按照19.13要求對試驗結果進行判定。
