隨著電子技術的快速發展，世界進入了信息時代時代，電氣設備或系統越來越廣泛使用大功率發射機不想接受高靈敏度接受機構的信息破壞性干擾工業發達城市電磁環境越來越極端，通常使電子、電氣設備或系統不能正常工作，導致性能降低甚至損壞。

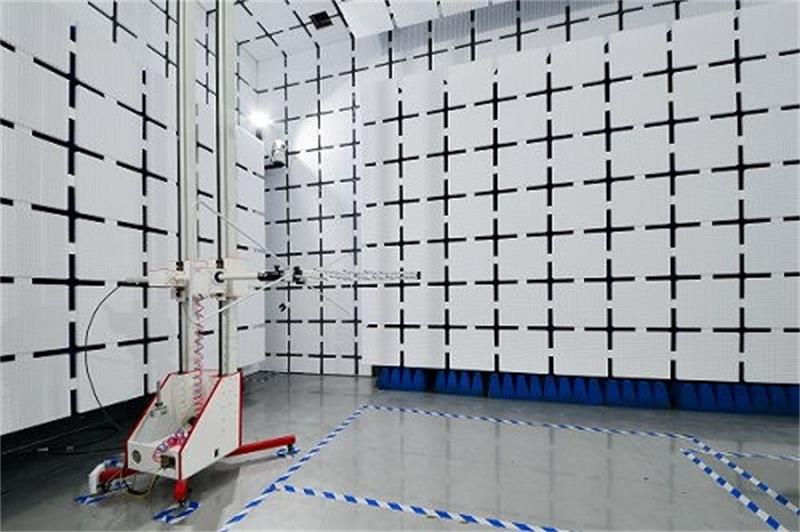

電磁兼容性檢測EMC(Electro Magnetic Comatibility)L它是指電子設備（設備）在共同電磁環境中擾亂其他設備并承受其他設備或環境干擾的特性。
根據實際情況對產品進行診斷，分析干擾源及其相互干擾的途徑和方法。然后根據分析結果進行有目的的整改。
1.在找到干擾源的基礎上，可以削弱干擾源的允許范圍。削弱源的方法一般如下:
a在IC的Vcc和GND加上去耦電容，該電容的容量為0.01μF與0.1μF安裝時注意電容器的導線，使其越少越好。
b在保證靈敏度和信噪比的同時增加衰減器。VCD，DVD視盤機中的晶體振動對電磁兼容性有嚴重影響，降低其范圍是可行的方法之一。但這并不是唯一的解決辦法。
c另一種間接方法是使電源線遠離干擾源。
2.在電子設備中，線間耦合是一種重要的方式，也是干擾的重要原因。由于頻率因素，可大致分為高頻耦合和低頻耦合。由于耦合方式不同，整改方法也不同，以下討論：.
1）低頻耦合低頻耦合是指導線長度等于或小于1/16波長的情況。低頻耦合可分為電場耦合和磁場耦合。電場耦合的概念模型是電容耦合，因此整改的主要目的是減少分布耦合電容或耦合量。
可采用以下方法：
a增加電路間距是減少電容分布的最有效方法。
b增加高導電屏蔽，使屏蔽單點接地能有效抑制低頻電場干擾。
c增加濾波器可以減少兩個電路之間的耦合。
d例如，減少輸入阻抗CMOS電路的輸入阻抗很高，對電場干擾極為敏感，可以
在允許范圍內，在輸入端連接一個電容器或低阻值電阻。磁場耦合的概念模型是電感耦合，主要通過線之間的分布互感耦合。因此，整改的主要方法是破壞或減少耦合量，可采用以下方法：
[1]增加濾波器時，應注意濾波器的輸入輸出阻抗及其頻率響應。
[2]減少敏感電路和源電路的環路面積，即盡量使電源線或載流線靠近或扭轉回路。
[3]增加兩個電路之間的間距，減少線間的互感，減少耦合量。
[4]如有可能，盡量使敏感電路與源電路平面正交或接近正交，以減少兩個電路的耦合。
[5]用高導磁材料包扎敏感線可以有效解決磁場干擾問題。值得注意的是，要形成閉合磁路，努力降低磁路的磁阻會更有效。
2)高頻耦合高頻耦合是指長于1/4波長的布線，由于電路中的電壓和電流駐波，耦合量會增加，可以通過以下方法解決：
a盡量縮短接地線，盡量選擇與殼體接觸的方式。
b對濾波器的輸入輸出線進行分類整理，避免輸入輸出線之間的耦合，保證濾波器的濾波效果不變差。
c屏蔽電纜屏蔽層采用多點接地。
d將連接器的懸針插入地電位，避免其天線效應。
3.改進地線系統的理想地線是一個零阻抗、零電位的物理實體，它不僅是信號的參考點，而且在電流流過時也不會產生電壓降。在特定的電子產品中，這種理想的地線不存在，當電流流過地線時，必然會產生電壓降。因此，根據地線中的干擾形成機制，可以概括為以下兩點：
一是降低低阻抗和電源饋線阻抗。
二是正確選擇接地方式和隔離地環路，按接地方式分為懸浮地、單點接地、多點接地和混合接地。如果敏感線的干擾主要來自外部空間或系統外殼，則可以通過懸浮來解決，但懸浮設備很容易生產“生靜電積累，當電荷達到一定程度時，會產生靜電放電，因此懸浮地不適用于一般電子產品。單點接地適用于低頻電路。為防止信號地線各點之間工頻電流等雜散電流的地電位差，信號地線與電源、安全地線隔離，電源線大位于單點連接。單點接地主要適用于頻率低于3MHz情況。多點接地是高頻信號唯一實用的接地方式，在射頻中會呈現傳輸線的特點。為了使多點接地的有效性，當接地導體長度超過最高頻率1/8波長時，多點接地需要等電位接地平面。多點接地適用于300KHz以上?；旌辖拥剡m用于既有高頻又有低頻的電子電路。
4.屏蔽屏蔽是提高電子系統和電子產品電磁兼容性能的重要措施之一，可有效抑制通過空間傳播的各種電磁干擾。屏蔽可分為磁場屏蔽、電場屏蔽和電磁屏蔽。電場屏蔽應注意以下幾點：
a選用導電性高、導電性好的材料
b正確選擇接地點和合理形狀，最好是屏蔽體直接接地。磁場屏蔽一般只是指直流或低頻磁場的屏蔽，其屏蔽效率遠低于電場屏蔽和電磁屏蔽。磁屏蔽通常是工程的重點。磁屏蔽時：
[1]選用鐵磁材料。
[2]磁屏蔽體應遠離帶磁元件，避免磁短路。
[3]可采用兩層屏蔽甚至三層屏蔽。
[4]在屏蔽體上打孔時，注意打孔方向，盡量使接縫長邊與磁通流方向平行，至少增加磁路長度。一般來說，磁屏蔽不需要接地，但為了避免電場感應.還是接地比較好。當磁場通過金屬或阻擋體衰減磁場時，會有一定程度的衰減，即屏蔽電磁場。在實際整改過程中，根據具體需要選擇屏蔽和屏蔽體的形狀、小接地方式等。
5.改變電路板的接線結構的一些頻率點是由電路板上的接線分布參數決定的。通過上述方法并不有用。這種整改通過在接線中增加小電感電容和磁珠來改變電路參數結構，并將其轉移到高限值要求的頻率點。對于這種干擾，如果你想從根本上解決它的影響，你必須再次接線。
說到這里大家都對EMC電磁兼容檢測整改方法有幾種有了基本的認識，有什么需要了解的可以聯系藍亞技術：13632500972來獲取最新的認證資料。
