隨著5Gwifi路由器的普及,人們對5Gwifi慢慢有了認識wifi與道路相比,5Gwifi就是wifi信號高速公路,因此越來越多的移動設備也開始加入支持5GWiFi下面藍亞檢測工程師來分析5G WiFi SAR測試部分的要求。

首先對于5GWiFi的SAR,首先要分析SAR測試豁免問題,以下公式為FCC豁免SAR的條件:

5G WiFi SAR測試(圖1)

注:(Max Power必須是tune up tolerance最大功率。

Test separation distance,頭部采用5mm帶入計算,身體一般帶入10mm計算;

Frequency指相應評價的頻段、單位、單位GHz);

另外提一下CE豁免SAR條件比較簡單,即功率低于20mW,則SAR可豁免,做采用EN6247**估即可;

若需測試5GWiFi,需要了解一下FCC Part15E對于5G WiFi頻段劃分。

5G SAR分類?如何區分5GSub-6GHz與5G毫米波:

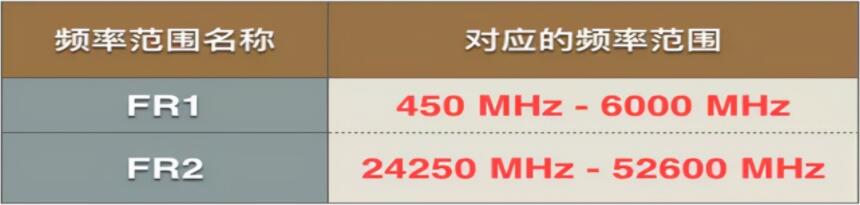

5G NR頻率范圍分別定義為不同F(xiàn)R,F(xiàn)R1與FR2。頻率范圍FR1通常所說的5GSub-6GHz(6GHz以下)頻段,頻率范圍FR2則是5G頻率范圍為24mm波.25GHz-52.6GHz。

5G WiFi SAR測試(圖2)

5G毫米波SAR測試環境要求:

溫度:18~25℃,在測量過程中,組織液溫變化不得超過±2℃;

濕度:35%~80%;

環境電磁噪聲小于0.012W/kg(下檢出限0.4W/kg的3%);

被測無線通信設備不能連接到當?shù)毓餐ㄐ啪W(wǎng)絡;

反射,輔助射頻發射機的影響應小于測量SAR值的3%。

掃描系統規格要求:

技術要求:定位準確度定位分辨率見見識率IEC 62209/IEEE 1528-2013

人體模型規格要求:

形狀,大小,材質等見IEC62209-1/-2

歐盟CE5GSAR測試標準和北美FCC 5G的SAR測試標準:

歐盟CE5GSAR判定標準:

5G WiFi SAR測試(圖3)

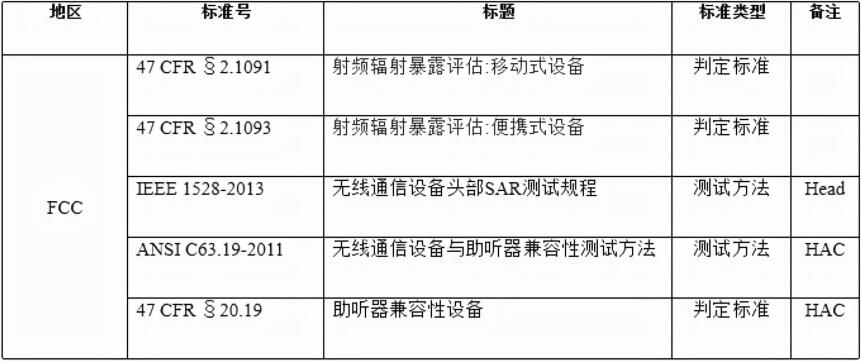

北美國家5GSAR測試標準:

5G WiFi SAR測試(圖4)

5GFR1(Sub-6GHz)與5GFR2(毫米波):

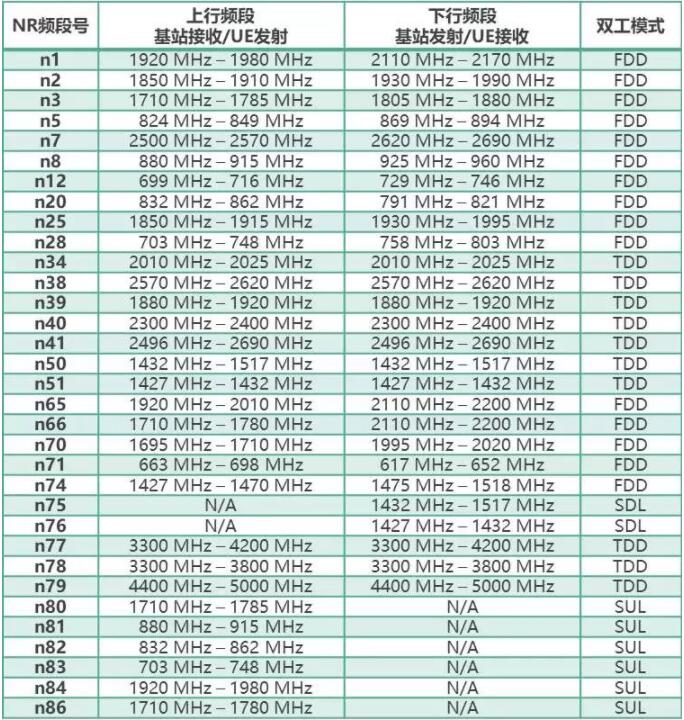

FR1頻段:

5G WiFi SAR測試(圖5)

FR1:帶寬Max.100 MHzrange,優先部署n41.n77.n78.n79

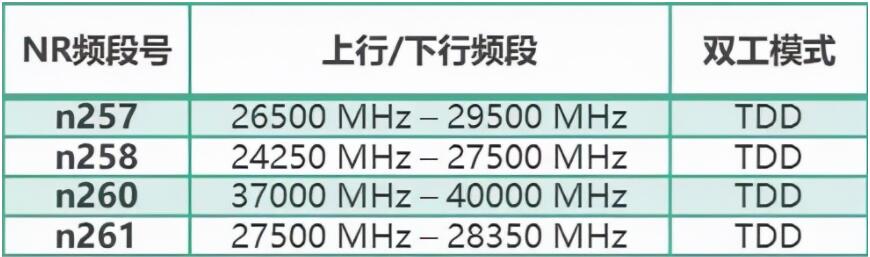

FR2毫米波頻段:

5G WiFi SAR測試(圖6)

帶寬6GHz:max.400MHz range

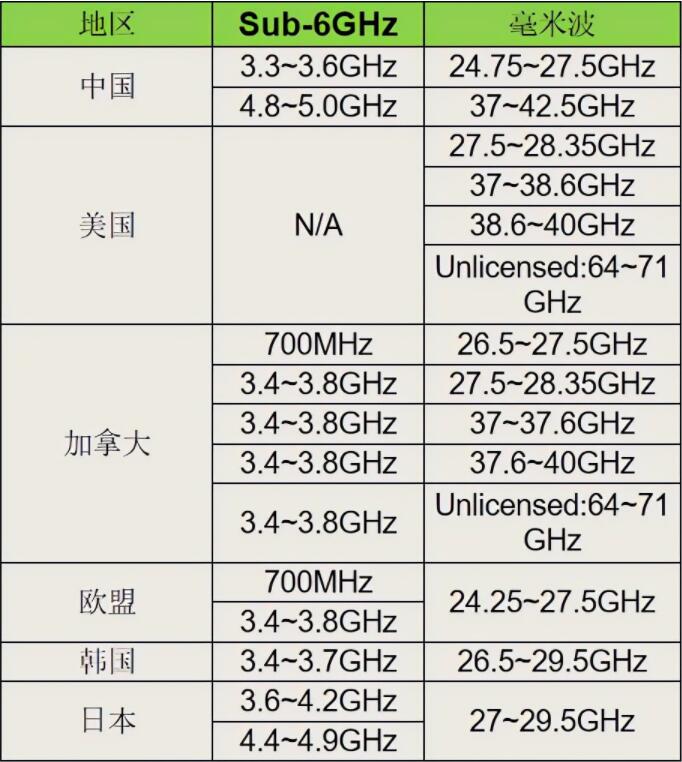

5G主要用于國家FR1 FR2頻譜分配:

5G WiFi SAR測試(圖7)

FCC/IC/CE中5G毫米波SAR測試:

標準要求:IEC/IEEE63195(Power Density Measurement);

測試要求:測試前走PAG流程(FCC)。

設備要求:

測試系統:DASY6(DASY5可升級);

Probe:mm-w*e Probe/E-field 5G Probe;

Verification:5G Verification Source;

儀表:Spectrum **yzer。

測試方法:

1.樣機測試距離:2mm;

2.FastScan:整個掃描區域覆蓋EUT;

3.最大位置測試5G毫米波。

架設方法:

將VerificationSource(EUT)置于Phantom幾何中心;

注:掃描區域的基礎EUT大小設置。

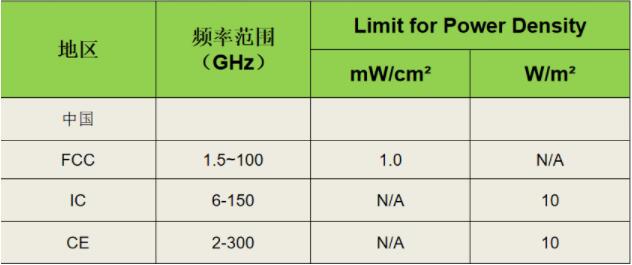

限值要求:

5G WiFi SAR測試(圖8)
