鹽霧腐蝕性是一項(xiàng)最普遍和最有破壞性的氣體腐蝕性，大氣中含有氧氣、濕度、環(huán)境溫度變化和污染物等均構(gòu)成了相關(guān)的腐蝕性成分和要素。此處定義的大氣中的腐蝕性成分主要是指的但是大海中的氯化物鹽——氯化鈉，它主要是來(lái)自大海和內(nèi)地鹽堿化地域。

常見(jiàn)的鹽霧腐蝕測(cè)試的標(biāo)準(zhǔn)：

常見(jiàn)的鹽霧腐蝕測(cè)試的標(biāo)準(zhǔn)有Prohesion,ASTM B117,ASTM G85,BS 3900 F4/F9,DIN 50.021,ISO 9227,GB/T 10125等等。

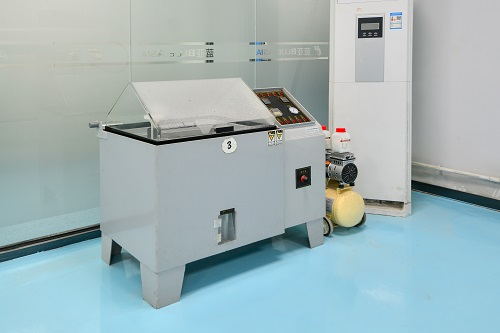

鹽霧腐蝕測(cè)試方法：

模擬海水環(huán)境的加速腐蝕方法，其耐受時(shí)間的長(zhǎng)短決定耐腐蝕性能的好壞。 　　

覆蓋層，中性鹽霧試驗(yàn)（NSS試驗(yàn)） 　　

1.鹽溶液采用氯化鈉（化學(xué)純、分析純）和蒸餾水或去離子水配制，其濃度為（5%±0.1）﹪（質(zhì)量百分比）。霧化后的收集液，除擋板擋回部分外，不得重復(fù)使用； 　　

2.霧化前的鹽溶液的PH值在6.5～7.2(35±2℃)之間。配制鹽溶液時(shí)，可采用化學(xué)純的稀鹽酸或氫氧化鈉的溶液來(lái)調(diào)整PH值，但濃度仍要符合a點(diǎn)的規(guī)定。 　　

金屬覆蓋層，銅加速乙酸鹽霧試驗(yàn)（CASS試驗(yàn)） 　　

1.將氯化鈉溶于蒸餾水或去離子水中，其濃度為50±5g/L。 　　

2.將a溶液中加入氯化銅（CuCl2·2H2O）,其濃度為0.26±0.02g/L(即0.205±0.015g/L無(wú)水氯化銅)。 　　

3.在a溶液中加入適量的冰乙酸以保證試驗(yàn)箱內(nèi)鹽霧收集液的pH值為3.1～3.3。如噴霧前溶液的pH值為3.0～3.1，則收集液的pH值一般在3.1～3.3的范圍內(nèi)。用酸度計(jì)測(cè)量溶液的pH值，也可用經(jīng)酸度計(jì)校對(duì)過(guò)的能讀出0.1pH值變化的精密的pH試紙作為日常檢測(cè)。溶液的pH值可用冰乙酸或氫氧化鈉調(diào)整。 　　

4.為避免噴嘴堵塞，溶液在使用之前必須過(guò)濾。

鹽霧對(duì)金屬材料外表的腐蝕性是由于含有的氯離子穿透金屬表層的氧化層和防護(hù)層與內(nèi)部金屬發(fā)生電化學(xué)反應(yīng)引起的。同時(shí)，氯離子含有相應(yīng)的水合能，易被吸附在金屬表層的孔隙、縫隙排擠并取代氯化層中的氧，把不溶性的氧化物變成可溶性的的氯化物，使鈍化態(tài)外表變成活潑外表。造成對(duì)產(chǎn)品極壞的不良反應(yīng)。

鹽霧腐蝕性對(duì)經(jīng)濟(jì)發(fā)展和質(zhì)量安全都有驚人影響，我國(guó)每年因腐蝕性造成的經(jīng)濟(jì)損失至少達(dá)二百億，的驚人危害性不僅反映在經(jīng)濟(jì)損失上，它還會(huì)帶來(lái)嚴(yán)重的傷亡事故、環(huán)境污染、資源浪費(fèi)、阻礙新技術(shù)應(yīng)用的發(fā)展、促進(jìn)生態(tài)資源的損耗。

在天然環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行自然腐蝕測(cè)試，腐蝕性時(shí)長(zhǎng)可能需要一年甚至數(shù)年，而在人工模擬鹽霧環(huán)境條件下測(cè)試，只要數(shù)天甚至是數(shù)鐘頭，即可獲得相似的結(jié)果。
