EMC主要是通過測試產品在電磁方面的干擾大小和抗干擾能力的綜合評定,是產品在質量安全認證重要的指標之一。很多產品在做產品安全認證時都會遇到產品測試不合格的情況,尤其是在電磁兼容測試(即EMC測試)出錯頻率更是普遍。當產品一旦測試不合格,那么隨之而來的肯定是EMC整改通知書。在EMC整改過程中很多管理人和技術人員并不太明白該從何處入手,今天我們就來分析EMC整改常遇到的問題和一些整改建議。

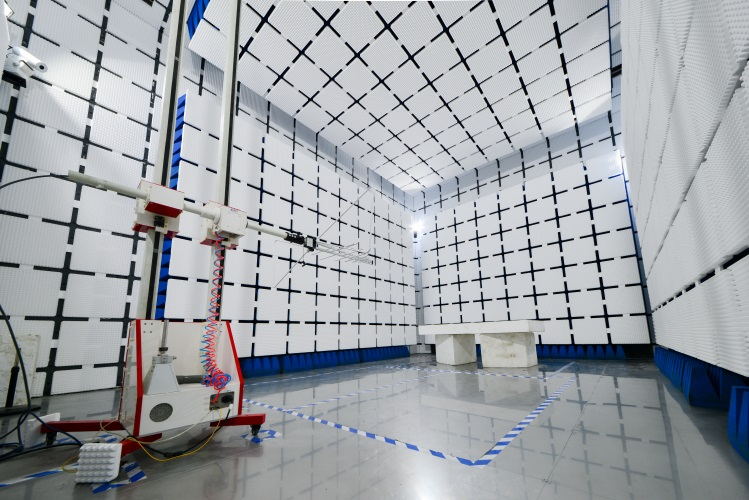

**汽車電子emc整改_藍亞技術(圖1)

首先我們來從EMC測試項目構成說起,EMC主要包含兩大項:EMI(干擾)和EMS(產品抗干擾和敏感度)。當然這兩大項中又包括許多小項目,EMI主要測試項:RE(產品輻射,發射)、CE(產品傳導干擾)、Harmonic(諧波)、Ficker(閃爍)。EMS主要測試項:ESD(產品靜電)、EFT(瞬態脈沖干擾)、DIP(電壓跌落)、CS(傳導抗干擾)、RS(輻射抗干擾)、Surge(雷擊)、PMS(磁場抗擾)。通過這些測試項目我們不難看出EMC測試主要圍繞產品的電磁干擾和敏感度兩部分,如果一旦產品不符合安全認證標準需要EMC整改的時候我們可以通過降低其材料和零部件進行整改。

一、EMC整改流程:

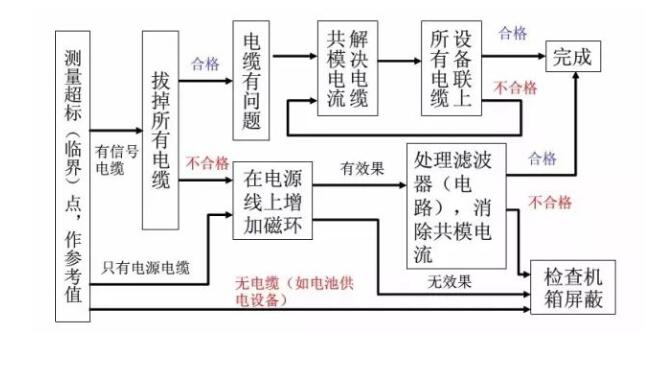

1、RE超標整改流程:

**汽車電子emc整改_藍亞技術(圖2)

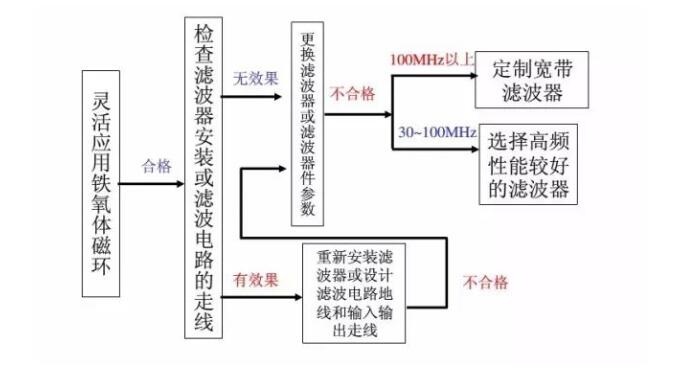

2、電線電纜超標整改流程:

**汽車電子emc整改_藍亞技術(圖3)

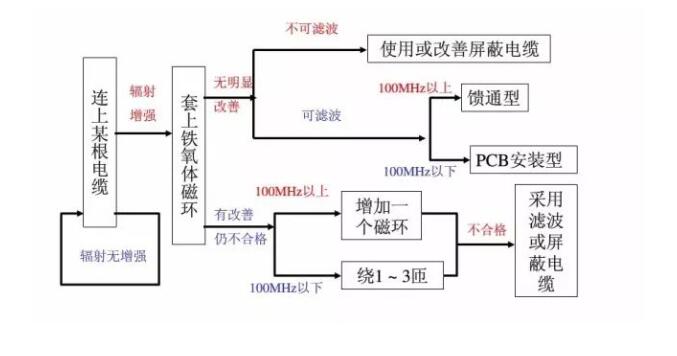

3、信號電纜整改流程:

**汽車電子emc整改_藍亞技術(圖4)

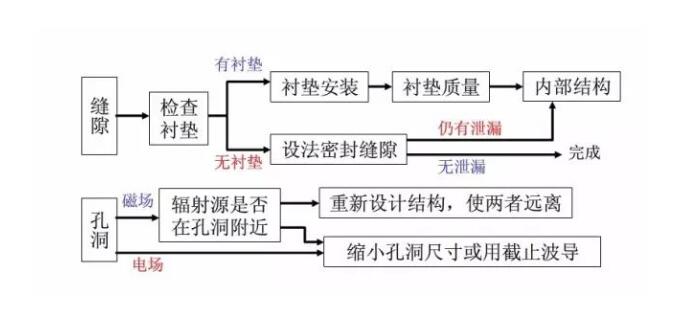

4、屏蔽體泄漏整改流程:

**汽車電子emc整改_藍亞技術(圖5)

二、EMC測試標準:

ECE-R10

CISPR25:2008用于保護車輛接收器的無線電干擾特性的限值和測量方法

GMW3097:2006電氣/電子元件和子系統通用標準電磁兼容性要求

GMW3100:2001電氣/電子元件及子系統通用標準電磁兼容性驗證部分

ES-XW7T-1A278-AC:2003部件和子系統電磁兼容性的全球要求和測試程序

DC-10614:2005零件電磁兼容要求

T-752DELCO產品測試標準電磁波頻率干擾測量(CRFI)

7-Z0470:1996電子電氣系統中電源線靜電噪聲的測量

B217090:1993(第4條)電氣電子設備環境總則

B217110:2001(第7條)與環境有關的電子電氣設備電氣性能通用技術標準

MESPW67600:2001電子設備

9.90110:2003(第2.7條)汽車電子電氣設備

DIN57879:1981德國標準汽車、汽車電器和內燃機的抗無線電干擾自抗干擾:汽車電器的測量

TL965:2004短途取消要求

VW80101:2006機動車電氣電子設備通用試驗條件標準

GB18655-2002車載接收機保護用無線電騷擾特性限值及測量方法

MIL-STD-461E:1999子系統和設備電磁干擾特性控制要求

7-Z0472:1996電子電氣系統電波暗室輻射噪聲的測量

28400NDS21:2002電子零件電磁輻射

MESPW67600:2001(Article7.7)電子設備

E/ECE/324R10:2000+A1:1999+A2:2004機動車EMC認證規定

GB14023-2006內燃機驅動的車輛、船舶和裝置的無線電騷擾特性限值和測量方法

GB18655-2002車載接收機保護用無線電騷擾特性限值及測量方法
